Concevoir et faire fabriquer sa propre carte PCB comme un pro.

Les soudures sur les plaques d'essais c'est pratique mais c'est moche.

Grâce au site easyeda et le site jlcpcb il est possible de concevoir et fabriquer ses propres cartes pour 2€.

Avec easyeda vous concevez le schéma de votre montage puis la partie circuit imprimé, et en quelques clics vous pouvez commander 10 exemplaires maximum de votre création.

Il y a un petit temps de prise en main mais ça vaut vraiment le coups.

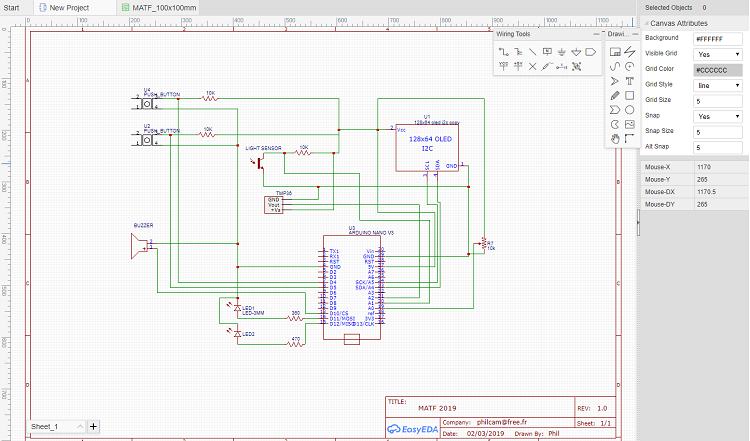

Le schéma électronique :

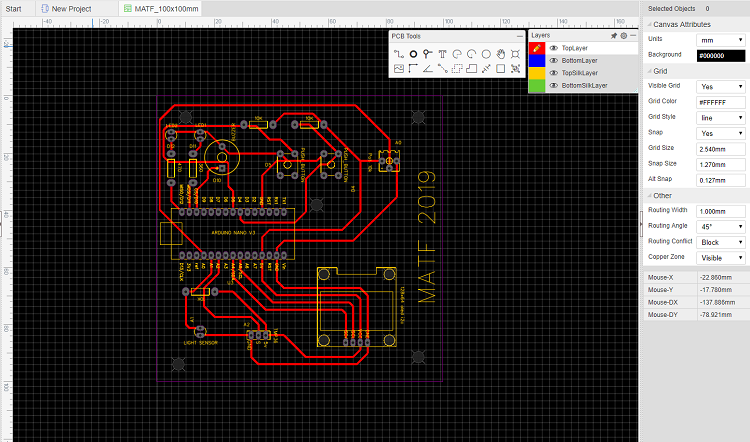

Le schéma PCB

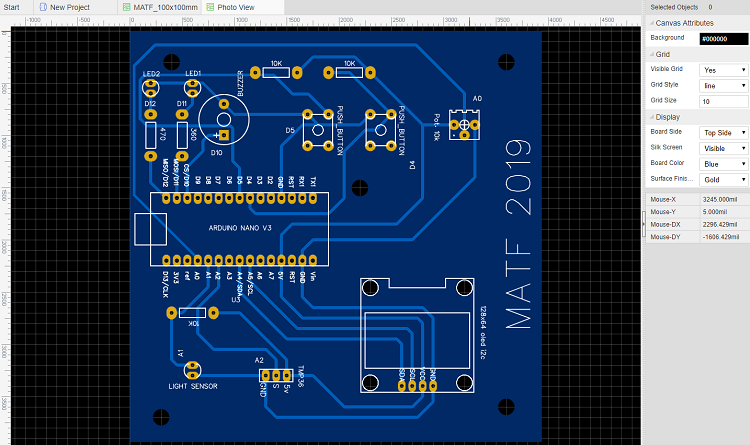

Possibilité de voir en mode "photo"

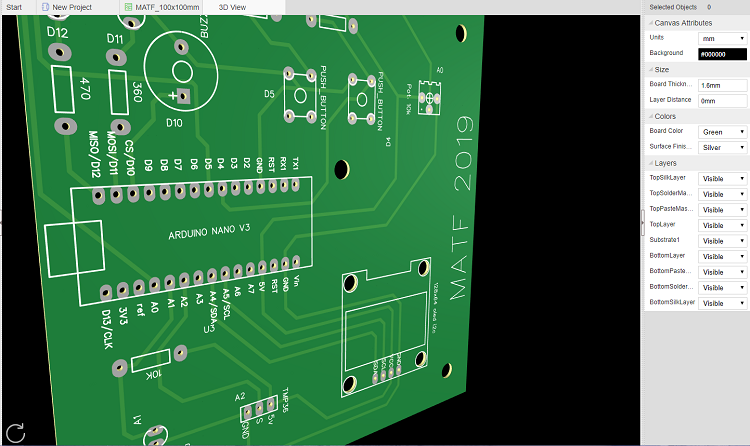

Ou mode 3D

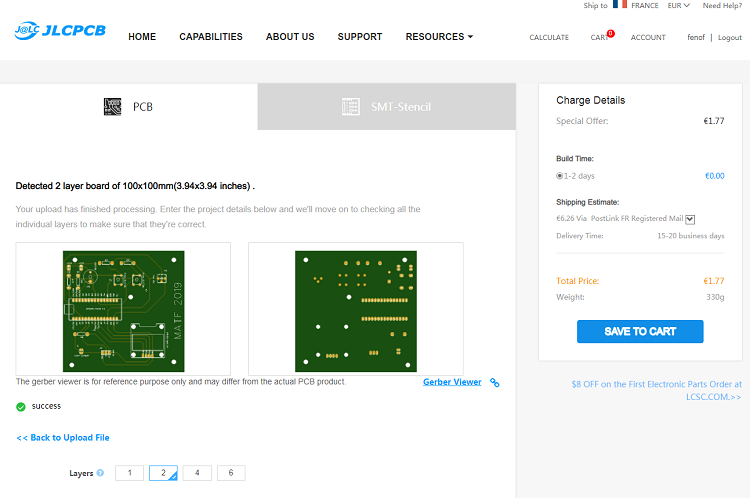

Quand vous êtes satisfait du résultat vous pouvez commander la fabrication en quelques clics.

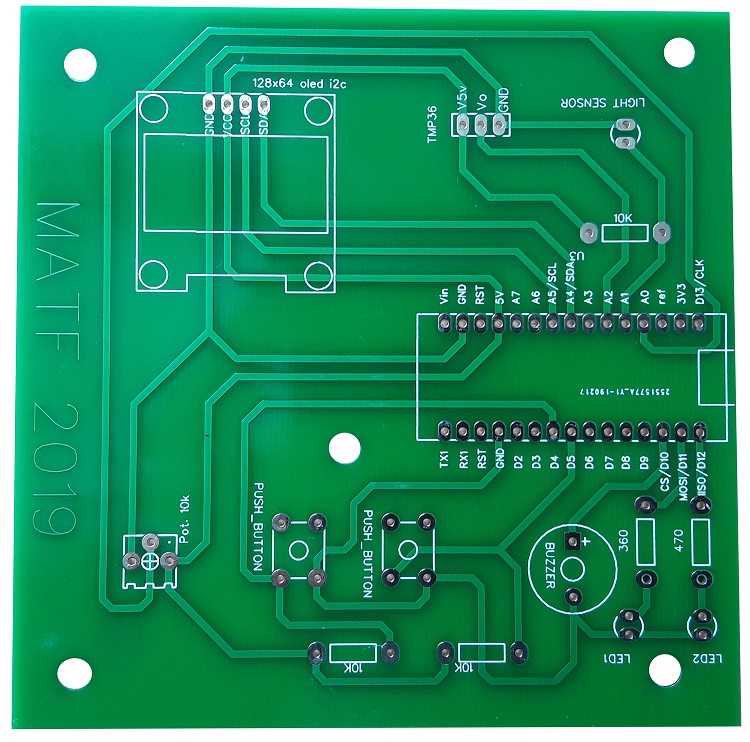

En moins de 2 semaines vous recevez vos cartes, 5 exemplaires pour 2€.

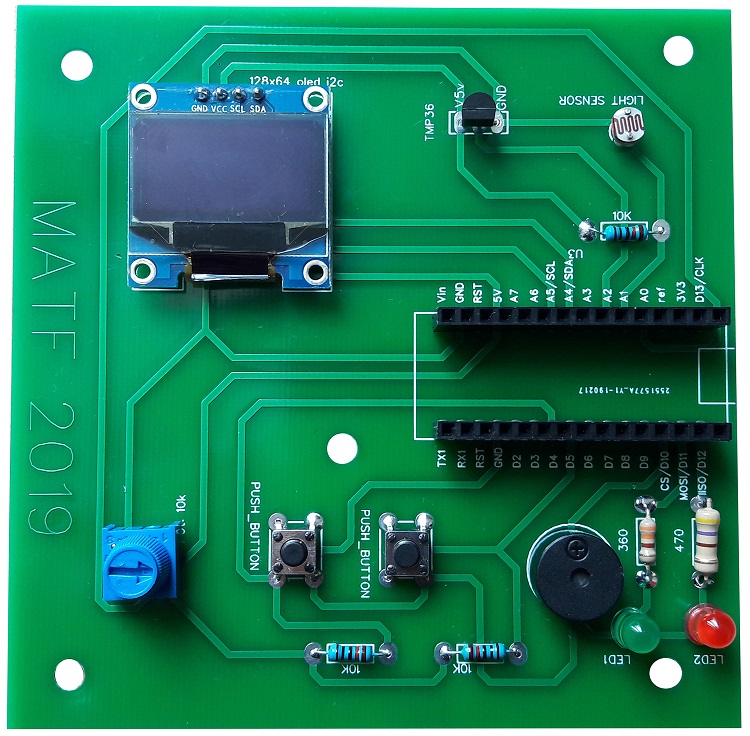

Il ne reste plus qu'à souder les composants.

Ici il s'agit d'une conception personnelle, le MATF, Module à tout Faire :)

Une carte qui rassemble quelques composants et sensors pour faire des expériences avec une carte Arduino Nano.

• Une carte Nano v3
• Un écran Oled 128x64 I2c
• Un buzzer
• 2 leds
• Un potentiomètre 10k
• 2 boutons poussoir
• Un capteur de lumière
• Un capteur de température

Pour faire un test complet de la carte on peut utiliser le sketch ci-dessous.

Comme c'était mon premier essai j'ai fait une carte avec un seul "layer" , c'est à dire que toutes les pistes sont sur la partie supérieure.
Pour la prochaine je tenterais le 2 layers, pistes des 2 côtés de la carte.
