Fabriquer un contrôleur de flipper/pincab

La génèse...

Suite à mes périgrinations sur le web concernant les pincabs virtuels j'ai accumulé pas mal d'infos sur ces émulateurs. J'ai fait de nombreux tests en jouant avec le clavier ou une manette 360 mais aussi avec des boutons d'arcade que j'ai mis sur un caisson en bois comme un stick en utilisant un contrôleur qui date un peu (l'IPAC de chez ULTIMARC).

Les logiciels que j'utilise sont Visual Pinball, Pinball FX3, Pinball FX2, PINBALL ARCADE.

Je les ai tous paramétré sur le front-end PINBALLX ce qui il faut bien l'avouer est une usine à gaz qui prend des semaines à mettre en oeuvre, mais bon...

Il existe des cartes dédiées aux pincabs qui gère des bandes de leds ou des 'toys' vibration, moteurs, tilt, etc... et qui recrée les sensations physiques des flippers selon les évènement du jeu, pour les puristes.
Ces cartes sont par exemple la KL25Z, la Ledwiz, la Teensy, et quelques autres.
Généralement elle sont assez honéreuses environ 80€ donc il ne faut pas les faire griller.

En ce qui me concerne je cherche juste à faire un contrôleur pour gérer les boutons, le plunger (tire-bille) et éventuellement le nudge (ce qui fait bouger le flipper quand on tape dedans en utilisant un accéléromètre).

La carte qui rend possible ce montage est la Arduino Micro Pro qui est détectée selon la librairie qu'on lui installe comme un contrôleur de jeu, on peut y adjoindre un module MMA8451 pour gérer les mouvements.

Pour faire mes tests j'avais mis tout ça sur une breadboard.

2 boutons pour les flippers et le potentiomètre pour le tire-bille, en fait il faut un potentiomètre linéaire mais je n'en avais pas sous la main.

Encore EasyEda

Quand on aime...

Pour faire mon contrôleur je suis à nouveau passé par Easyeda.

Le design s'améliore au fil du temps, import de logos en *.svg, bords arrondis, etc...

Les plaques reçues sont toujours impeccables (cette fois-ci j'ai pris violet).

Soudons les éléments.

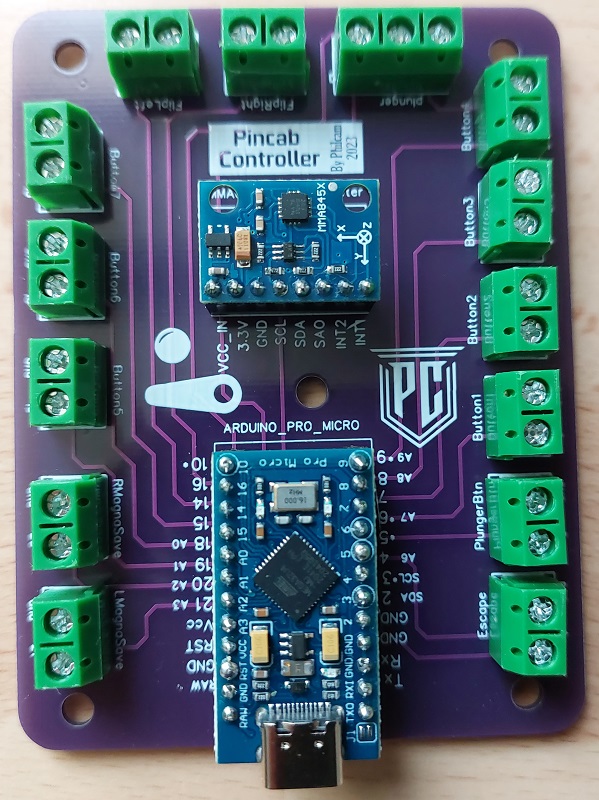

On place les cartes.
