Nouvelle version du "Chenillard"

Pour faire suite au 4ème article "De la breadboard à la soudure" et quelques mois après, j'ai voulu refaire le montage du chenillard mais en version plus pro grâce à EASYEDA et JLCPCB.

Le schéma reste le même mais j'y ai rajouté uns VS1838B (capteur infrarouge pour télécommande) et une led verte.

Petite précision sur la led verte, je voulais qu'elle s'allume par exemple si le récepteur infrarouge recevait une info d'une télécommande, mais je me suis planté dans le schéma envoyé à easyeda, j'avais mis la led en direct sur le 5v en passant par une résistance au lieu de la mettre sur une sortie digitale (D13 par exemple).

Donc surprise quand j'ai branché le montage, la led verte s'est directement allumée, j'ai pensé que j'avais mal soudé et fait un court-circuit mais non je n'ai vu l'erreur qu'après.

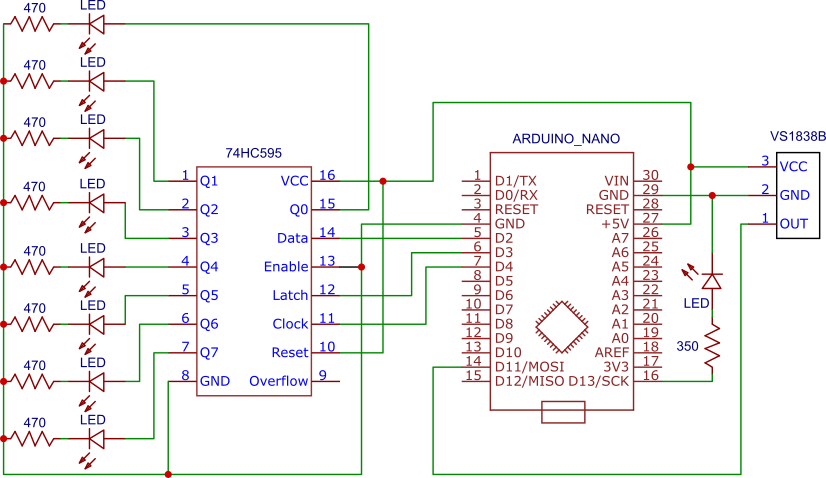

Les schémas ci-dessous ont été rectifiés.

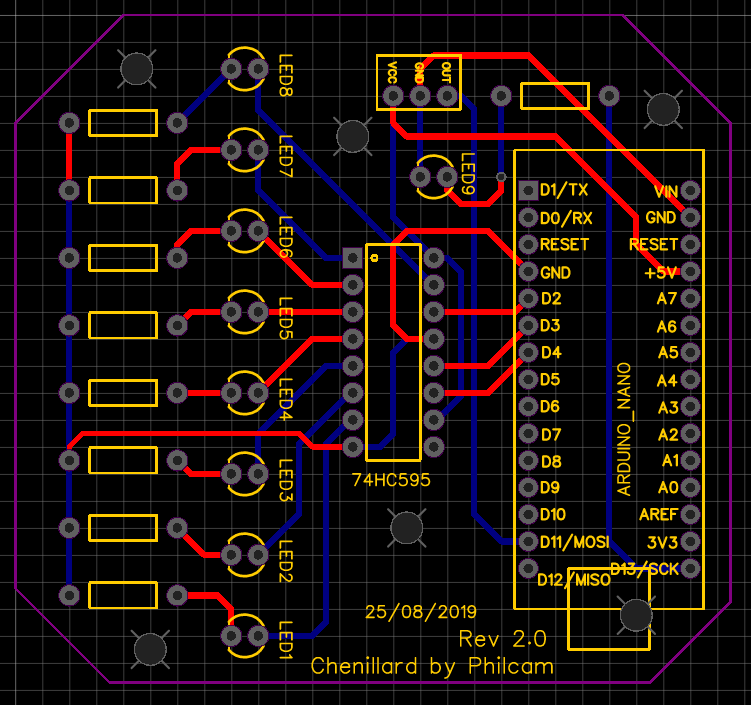

Ci-dessous le schéma prêt à être envoyé à JLCPCB :

Sur celui-ci la led verte est bien reliée à la pin D13 :)

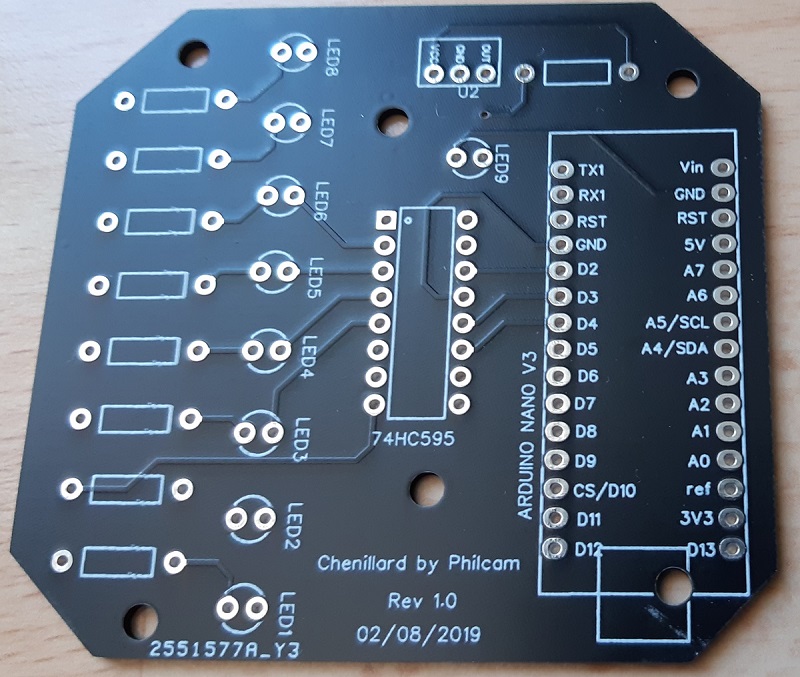

2 semaines après j'ai reçu mes 5 plaques, cette fois-ci je les ai faites en noir.

Je ne suis pas un expert mais je trouve quand même que la qualité est top vu le prix.

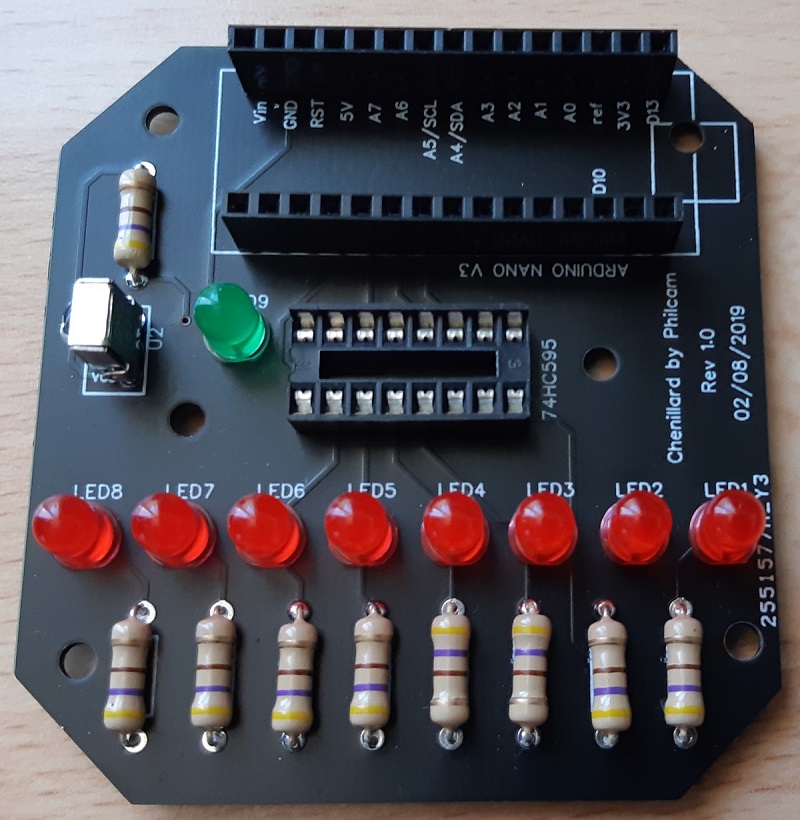

Une fois les composants soudés :

Et au complet, avec la arduino nano et le 74HC595 :

Pour le tester on peut utiliser ce simple sketch :
